Nahrát 3D data

Model vs. projekt

Do aplikace lze nahrát model bez zeměpisných souřadnic ve formátu .glb a ručně umístit do webové scény nebo nahrát projekt ve formátu ZIP v požadovaném schématu s již definovanými zeměpisnými souřadnicemi.

Ani model, ani projekt se nenahrává na žádné serverové uložiště – je jen dočasně vytvořen ve vašem prohlížeči. Po znovu načtení aplikace se tato dočasná data vymažou.

Vkládání dat je primárně vytvořené pro desktopová zařízení; u mobilních zařízení je funkcionalita omezená (viz Umístění modelu do webové scény).

Maximální velikost nahrávaného souboru je 50 MB

Model

Aplikace podporuje jen formát GL Transmission Format (binární) .glb. Tento formát neobsahuje zeměpisné souřadnice, aplikace ale umožňuje umístit model do 3D webové scény, čímž je georeferencován (do souřadnicového referenčního systému WGS84). Model je možné exportovat jako projekt, a to částí nástroje Vložení 3D dat: Export do projektu. O projektu viz další sekce. V sekci Předpříprava dat je uveden postup, jak správně vytvořit soubor .glb v softwarech pro 3D grafiku.

Projekt

Projekt je načítán do aplikace ve formátu ZIP. Obsahuje vždy model ve formátu .glb, má stanovený název a je umístěn do souřadnicového referenčního systému WGS 1984 (WKID: 4326). Právě projekt umožňuje jednoduše sdílet záměr s třetími osobami.

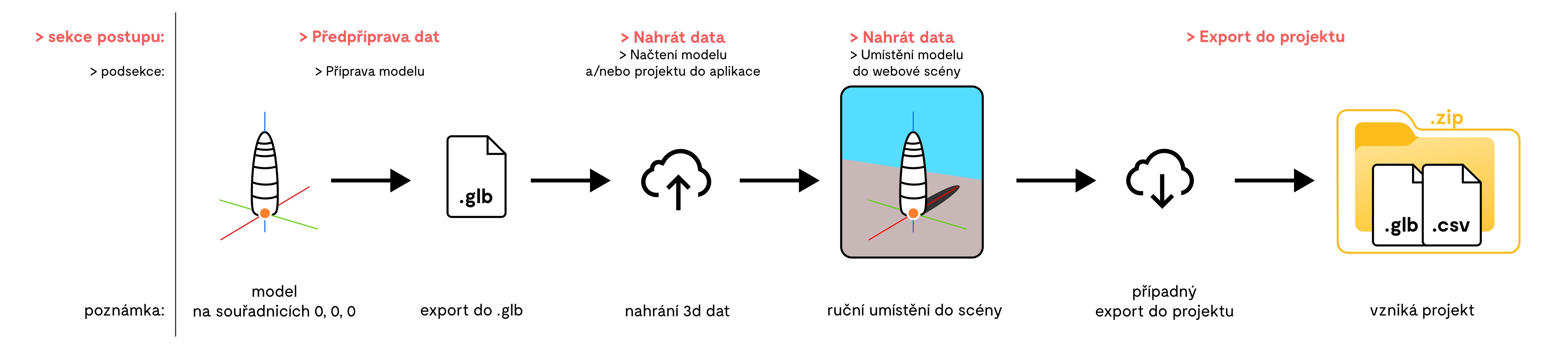

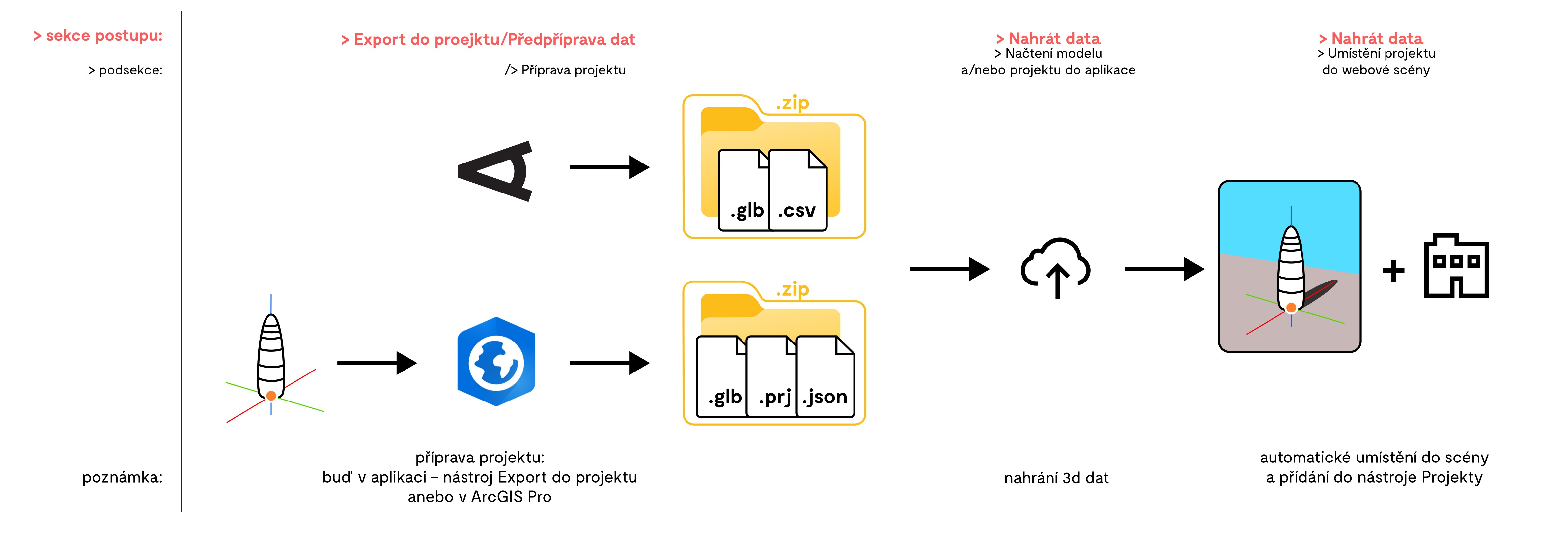

V aplikaci lze projekt v požadovaném schématu jednoduše vytvořit nástrojem Vložení 3D dat, a to částí Export do projektu. Projekt se poté objeví v nástroji Projekty. Schéma balíčku ZIP od projektu obsahuje model a soubor CSV se zeměpisnými souřadnicemi vztažného bodu a názvem projektu.

Balíček ZIP od projektu je navíc možné dopředu předpřipravit mimo webovou aplikaci v ArcGIS Pro (více v sekci Předpříprava dat, podsekce Příprava projektu: ArcGIS Pro) a poté stejným způsobem načíst do aplikace. Schéma balíčku je pak částečně odlišné – místo souboru CSV obsahuje soubor .prj s definicí souřadnicového referenčního systému a JSON s metadaty modelu pro ArcGIS Pro.

Nahrání modelu a/nebo projektu do aplikace

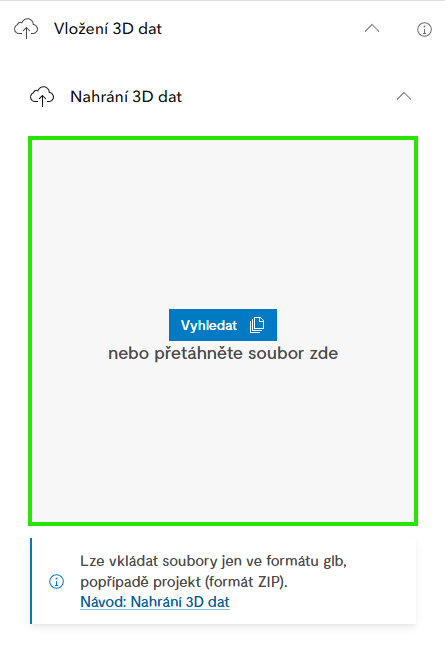

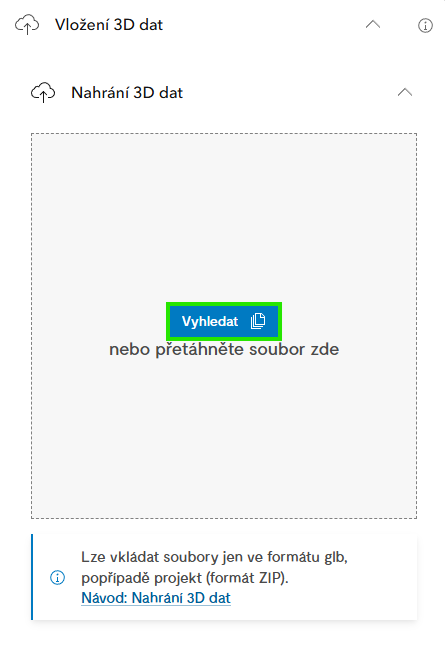

Nahrát data (jak model, tak projekt) do webové aplikace je možné dvěma způsoby. První je volné přetažení souboru do čtverce pro vložení (Obr. 1). Druhý způsob tkví ve vyhledání souboru na vašem zařízení pomocí tlačítka Vyhledat (Obr. 2).

Umístění modelu do webové scény

Model je vždy ve formátu .glb

Po načtení modelu do aplikace se nám model objeví ve webové scéně, a to v místě kurzoru (referenčního bodu), zatím neuchycený. Při posunování kurzoru nad webovou scénou se nám model přichytává na terén (Obr. 3) i na budovy (Obr. 4). V momentě, kdy najdeme správnou polohu, stisknutím levého tlačítka model umístíme anebo stisknutím klávesy Tabulátoru aktivujeme okno pro zadání přesných souřadnic, rotaci/orientace a měřítka (pro mobilní zařízení je tato možnost nedostupná). Klávesou Enter hodnoty potvrdíme.

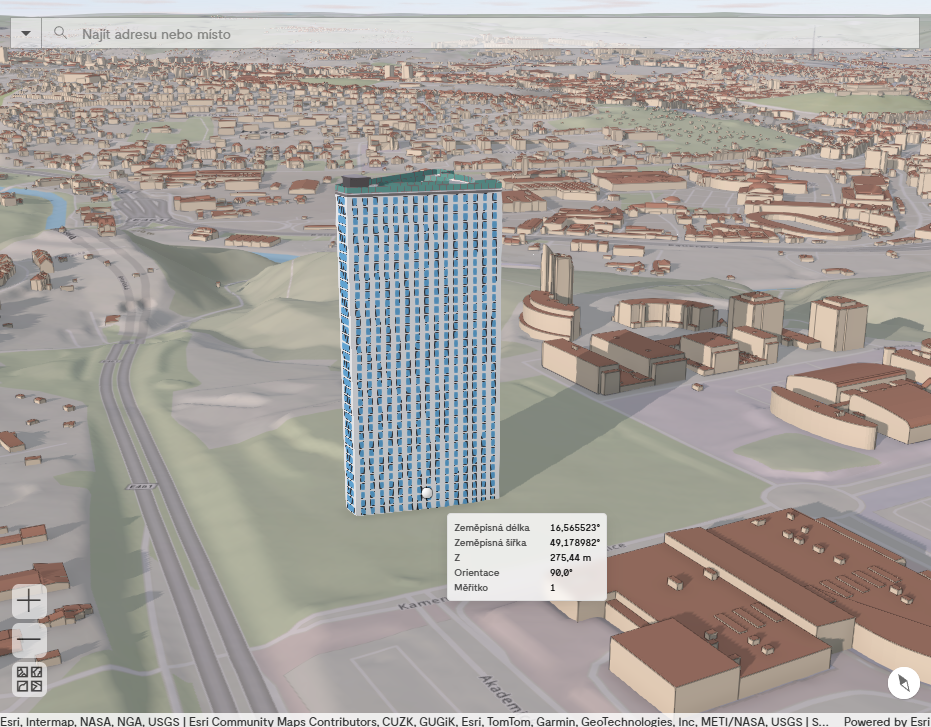

Obr. 3 Přichycení vloženého modelu na terén

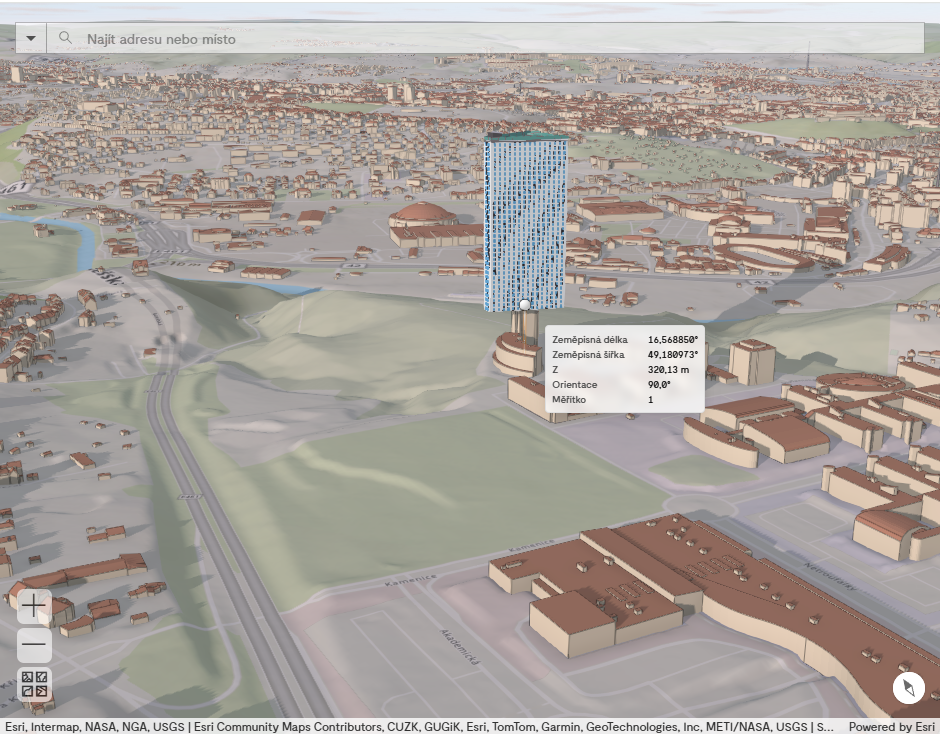

Obr. 4 Přichycení vloženého modelu na budovu z 3D modelu Brna

Po umístění můžeme nadále upravit polohu (středový oranžový kruh; Obr. 5), rotaci/orientaci (oranžový obvodový kruh; Obr. 6) nebo výšku (oranžová šipka; Obr. 7) Modelu. Popřípadě můžeme pomoci stisknutí Tabulátoru opět nastavit přesné souřadnice, rotaci/orientaci a výšku a měřítko.

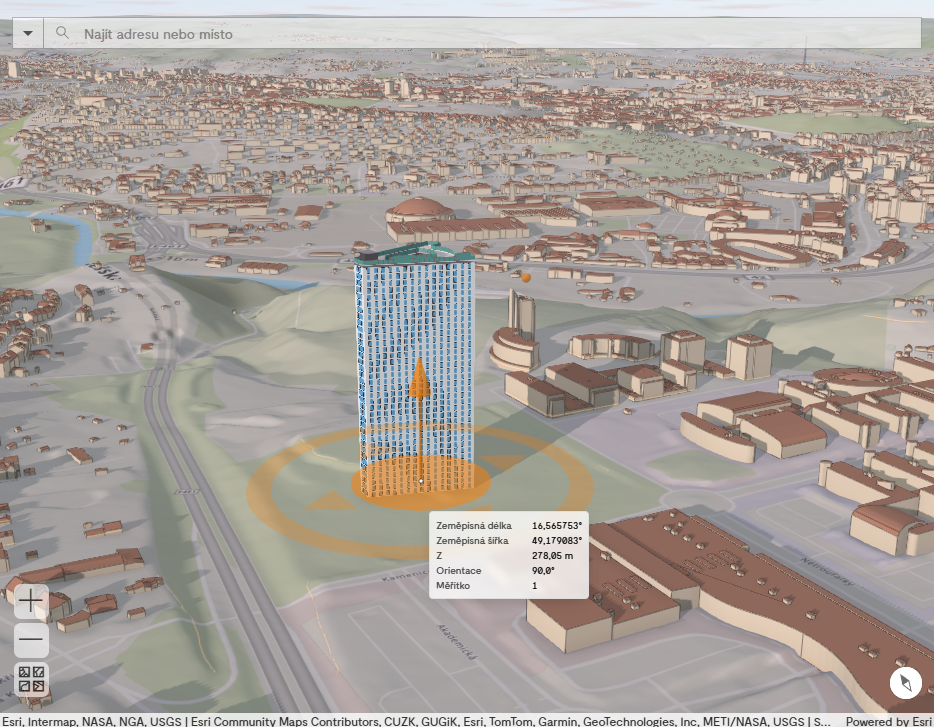

Obr. 5 Ruční úprava pozice vloženého modelu

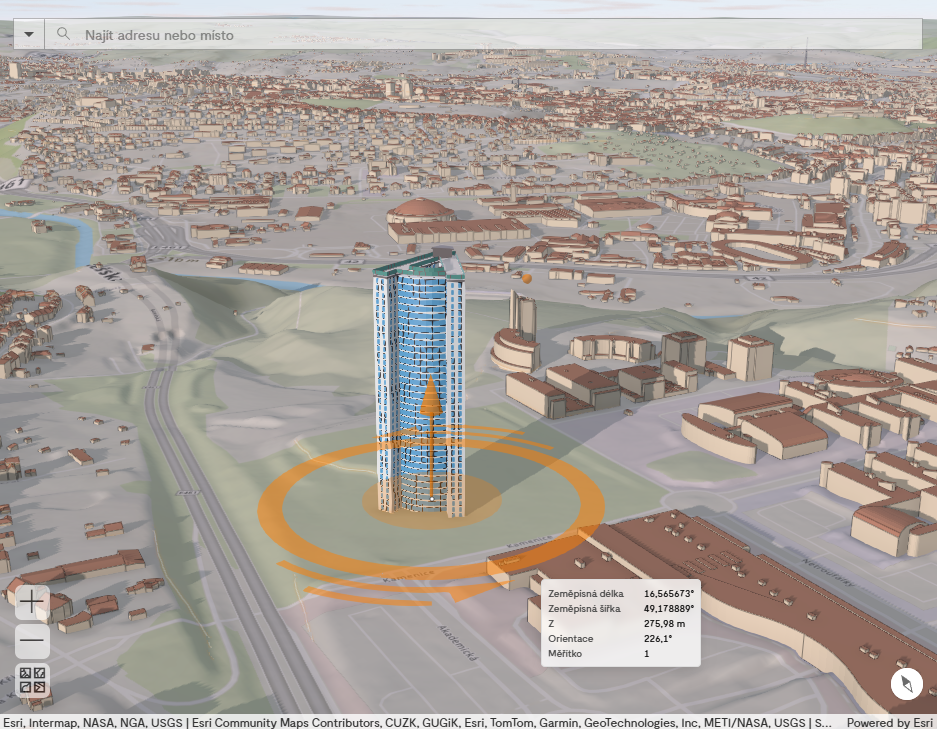

Obr. 6 Ruční úprava rotace vloženého modelu

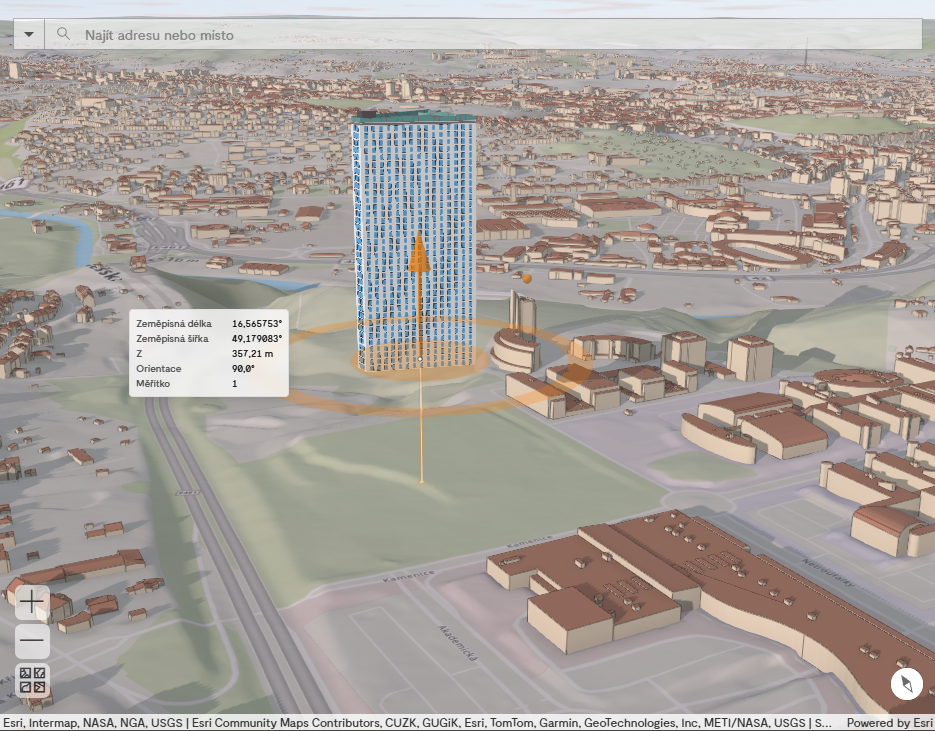

Obr. 7 Ruční úprava výškového umístění vloženého modelu

Umístění projektu do webové scény

Projekt je vždy ve formátu ZIP s daným schématem.

Po vybrání příslušného balíčku ZIP na disku se objeví okno s vyzváním k zadání názvu projektu (viz následující podsekce Název projektu) a až poté se projekt přidá do scény (Umístění do webové scény) včetně správného umístění na souřadnice, rotace/orientace, výšky a měřítka.

Název projektu

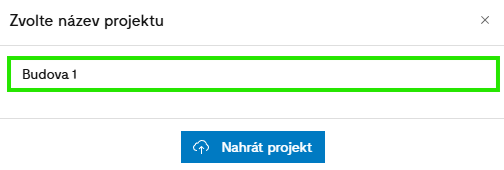

Po nahrání Projektu do aplikace (Načtení modelu a/nebo projektu do aplikace) se nám zobrazí vyskakující okno, do kterého zadáme název projektu (Obr. 8). Toto pole se nám automaticky předvyplní, ale je možné název upravit. Stisknutím Nahrát projekt název potvrdíme.

Umístění do webové scény

Po potvrzení názvu projektu se nám v nástroji Projekty vytvoří prvek s názvem daného projektu (Obr. 9). Ve webové scéně se nám umístí model z projektu na správné souřadnice (Obr. 10). Takto můžeme do aplikace vložit více projektů (Obr. 11, Obr. 12).

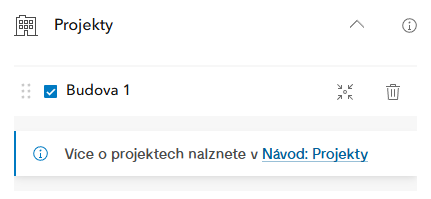

Obr. 9 Zobrazení projektu po nahrání do webové aplikace

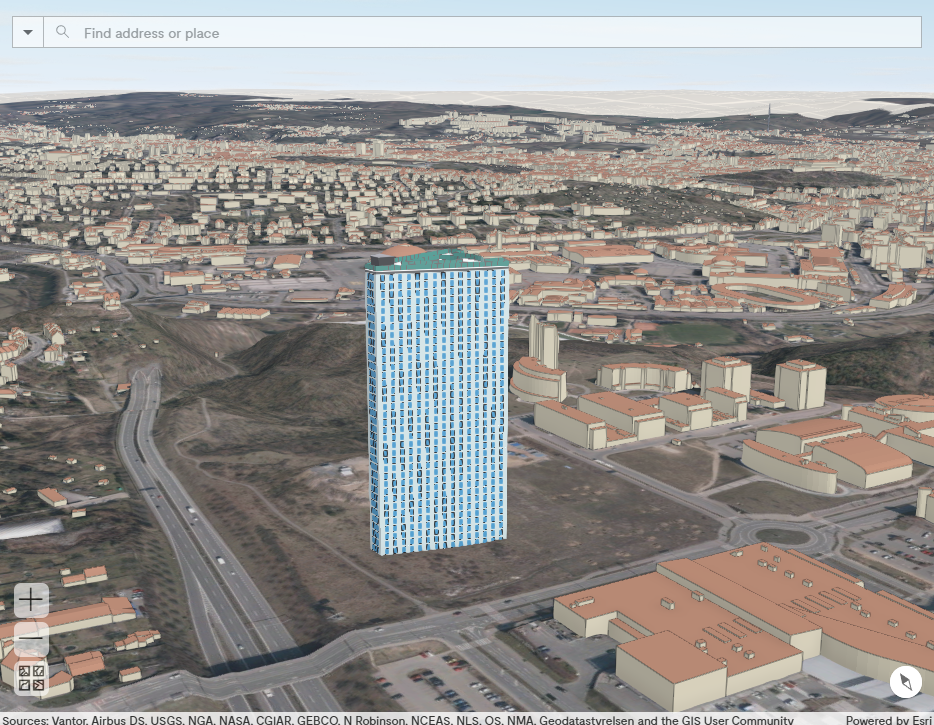

Obr. 10 Ukázkový model z projektu umístěný na souřadnice

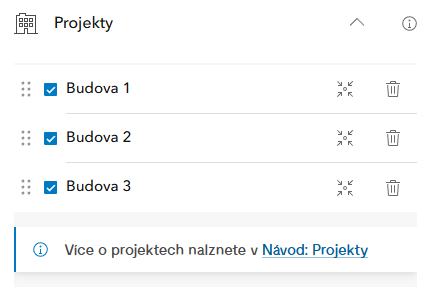

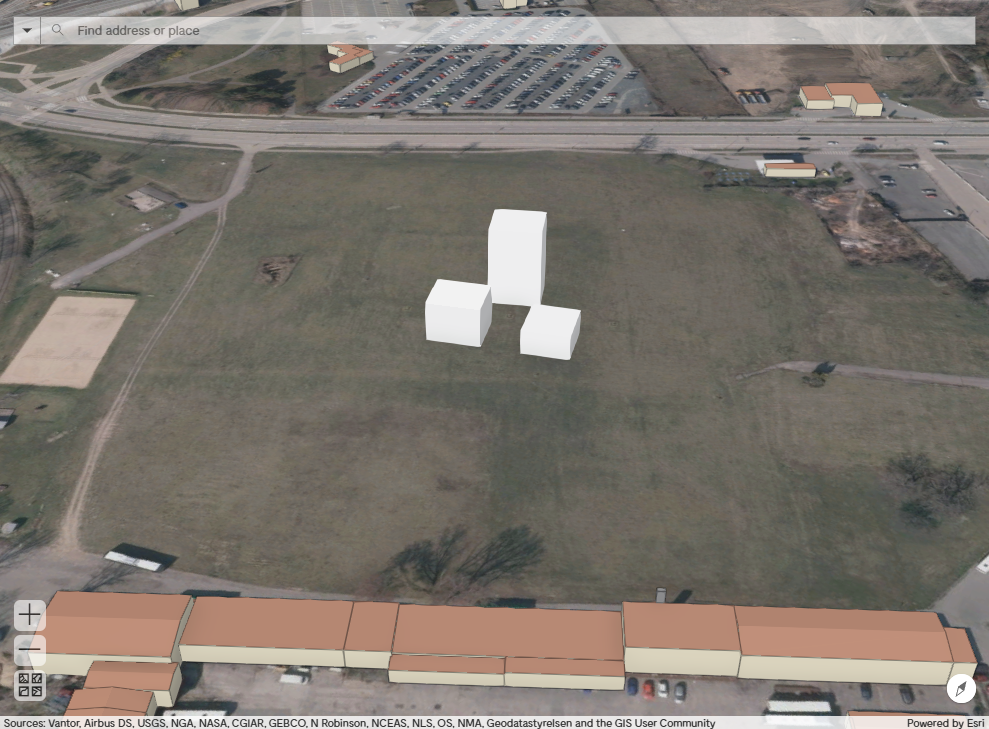

Obr. 12 Zobrazení více projektů ve webové scéně

Smazání modelu a/nebo projektu

Model je možné smazat z aplikace po vybrání kliknutím ve webové scéně a stisknutím klávesy Delete. Projekt je možné vymazat pouze v nástroji Projekty.

Znovunačtení okna prohlížeče vymaže všechny modely i projekty!
